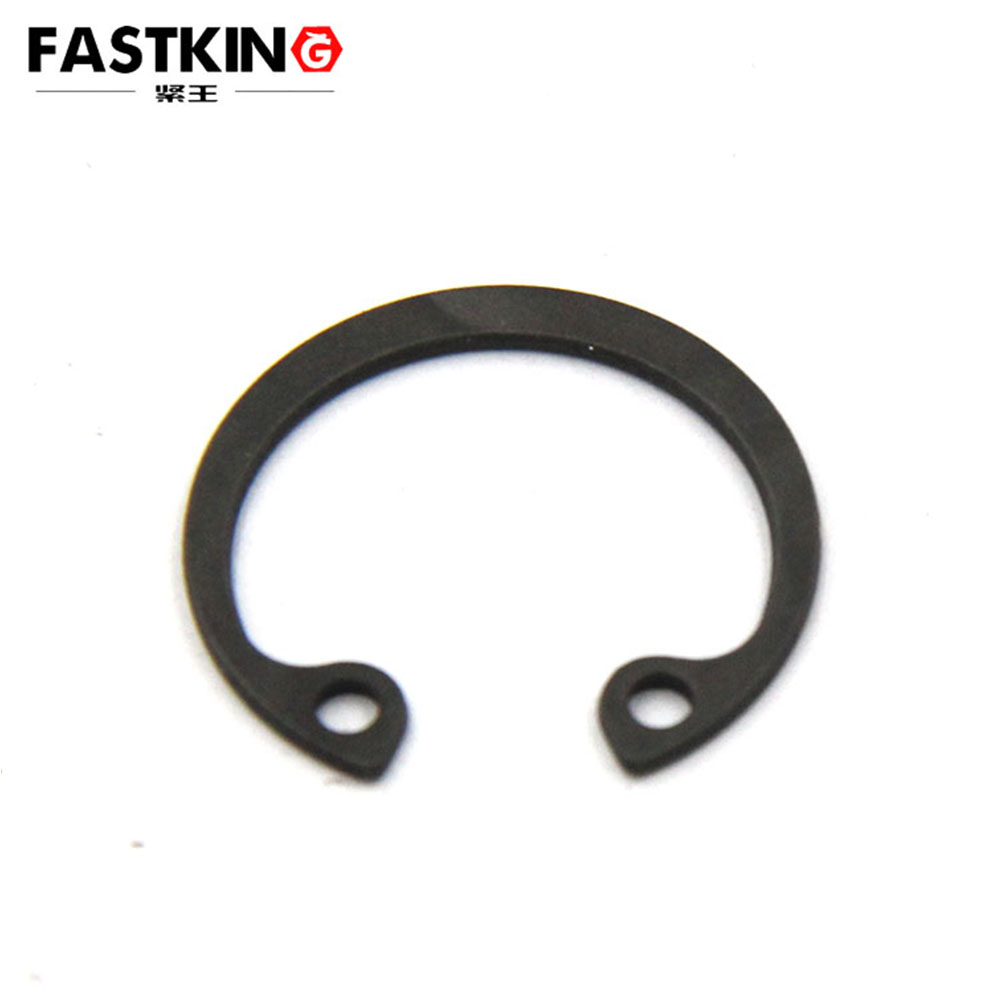

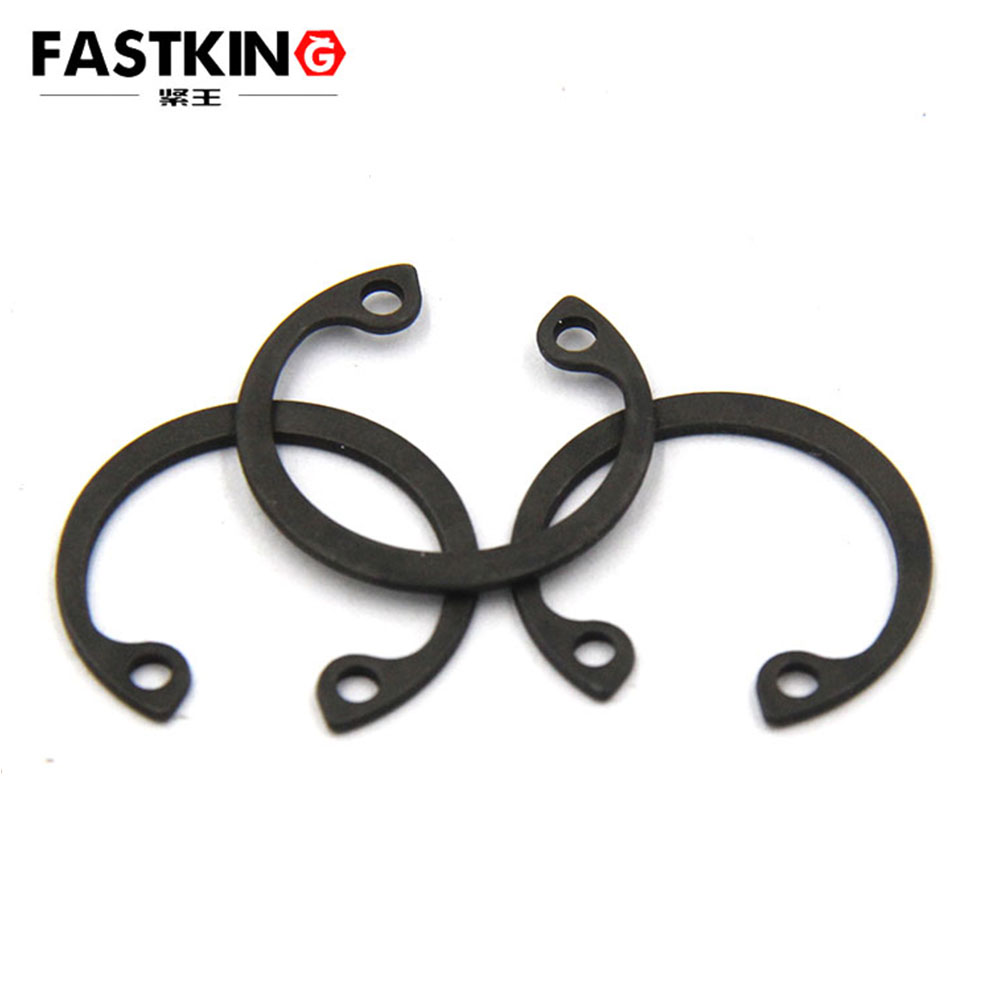

孔用弹性挡圈DIN472
- 产品描述：孔用弹性挡圈，安装于圆孔内，用作固定零部件的轴向运动，这类挡圈的外径比装配圆孔直径稍大。安装时须用卡簧钳，将钳嘴插入挡圈的钳孔中，夹紧挡圈，才能放入预先加工好的圆孔内槽。
作为孔用卡簧家族中应用最广泛的品类，孔用弹性挡圈（又称 “孔用弹性卡簧”，符合 GB/T 893.1 标准）不仅在轻型家电、汽车零部件等场景中承担核心限位职责，其独特的 “过盈配合 + 工具驱动” 安装逻辑，更是确保孔内轴向限位可靠性的关键。它凭借 “外径略大于装配圆孔直径” 的设计特性，通过专用工具实现弹性形变，最终牢牢卡入圆孔内槽，成为兼顾 “安装便捷性” 与 “限位稳定性” 的紧固件典范。
安装核心原理：过盈配合与弹性形变的 “协同发力”
孔用弹性挡圈的安装基础源于 “过盈配合设计”—— 其自由状态下的外径比待装配圆孔的直径大 0.1-0.5mm（具体差值根据孔径规格与材质弹性调整，如 M10 圆孔适配的挡圈外径通常为 10.2-10.3mm）。这种轻微的过盈量，能确保挡圈卡入圆孔内槽后，依靠自身弹性恢复力紧密贴合槽壁，形成无间隙的限位结构，避免设备运行时因振动导致挡圈松动。
而实现过盈配合安装的关键，在于 “弹性形变的可控性”。孔用弹性挡圈多采用 65Mn 弹簧钢、304 不锈钢等具有高弹性极限的材质，在专用卡簧钳的外力作用下，可产生均匀的径向收缩形变 —— 当钳嘴夹紧挡圈的钳孔时，挡圈会从自由状态的 “扩口环形” 收缩为 “缩小环形”，此时其外径小于圆孔直径，便能顺利放入圆孔内；待挡圈到达预设的内槽位置后，松开卡簧钳，挡圈便会凭借弹性恢复原状，外径回弹至略大于圆孔直径的状态，最终卡紧在内槽中，完成轴向限位的固定。这一过程既避免了刚性挡圈需精准匹配尺寸的繁琐，又比塑料挡圈具备更强的载荷承载能力。
实操关键步骤：工具选型与操作细节的 “精准把控”
孔用弹性挡圈的安装对工具与操作流程有严格要求，任何环节的偏差都可能导致安装失效或挡圈损坏。首先是专用卡簧钳的选型：需根据挡圈的钳孔尺寸与安装空间选择合适的钳型 —— 对于孔径较小（≤15mm）、空间狭窄的场景（如微型电机端盖孔），应选用尖嘴式内直口卡簧钳，其细长钳嘴可轻松伸入小孔，精准插入挡圈的钳孔；对于孔径较大（≥20mm）、挡圈厚度较厚的场景（如汽车变速箱壳体孔），则需选用重型内直口卡簧钳，其更强的夹紧力能确保厚壁挡圈产生足够收缩形变，避免钳嘴打滑导致操作失误。
安装操作流程需遵循 “三步精准法”：第一步是 “预检查”，确认圆孔内槽的尺寸（宽度、深度）与挡圈匹配（如挡圈厚度 1mm 时，内槽宽度需为 1±0.05mm），同时清理圆孔内壁与内槽的毛刺、油污，防止杂质影响挡圈贴合；第二步是 “钳具适配”，将卡簧钳的钳嘴完全插入挡圈的两个钳孔中，确保钳嘴与钳孔紧密咬合，避免夹紧时脱落；第三步是 “收缩安装”，缓慢用力夹紧卡簧钳，观察挡圈收缩状态 —— 当挡圈外径缩小至略小于圆孔直径时，平稳将其放入圆孔内，推动挡圈直至其卡入内槽，此时松开卡簧钳，挡圈回弹后会发出轻微的 “咔嗒” 声，表明已成功卡紧，最后可轻推挡圈边缘，确认无松动即可完成安装。
值得注意的是，安装过程中需避免两个常见误区：一是 “过度夹紧”，若用力过猛导致挡圈收缩量超过弹性极限，会造成挡圈塑性变形，即便安装后也无法回弹至正常外径，失去限位效果；二是 “偏位安装”，若挡圈未完全对准内槽就松开钳具，挡圈可能卡在圆孔内壁而非内槽中，设备运行时易出现挡圈脱落、零件窜动的风险。
安装场景适配：结合应用需求的 “灵活调整”
孔用弹性挡圈的安装方式需结合具体应用场景的特性进行调整，确保适配场景需求的同时，最大化限位可靠性。在轻型家电场景（如洗衣机电机端盖孔）中，挡圈厚度薄（0.5-0.8mm）、弹性好，安装时可选用小型手动卡簧钳，夹紧力度以挡圈刚好能放入圆孔为宜，避免因力度过大损坏挡圈或端盖塑料材质；在汽车零部件场景（如制动分泵孔）中，挡圈材质多为高强度弹簧钢，安装空间可能受周边部件限制，可选用可旋转钳头的卡簧钳，调整钳头角度以适应狭小空间，同时安装后需用塞尺检查挡圈与内槽的贴合间隙，确保≤0.02mm，防止制动过程中出现位移；在高精度场景（如航空发动机燃油喷嘴孔）中，挡圈安装需在洁净环境下进行，选用带防滑手柄的精密卡簧钳，避免手部汗液污染挡圈，同时安装后需通过显微镜观察挡圈的回弹状态，确保无局部变形，保障燃油喷射的精准性。

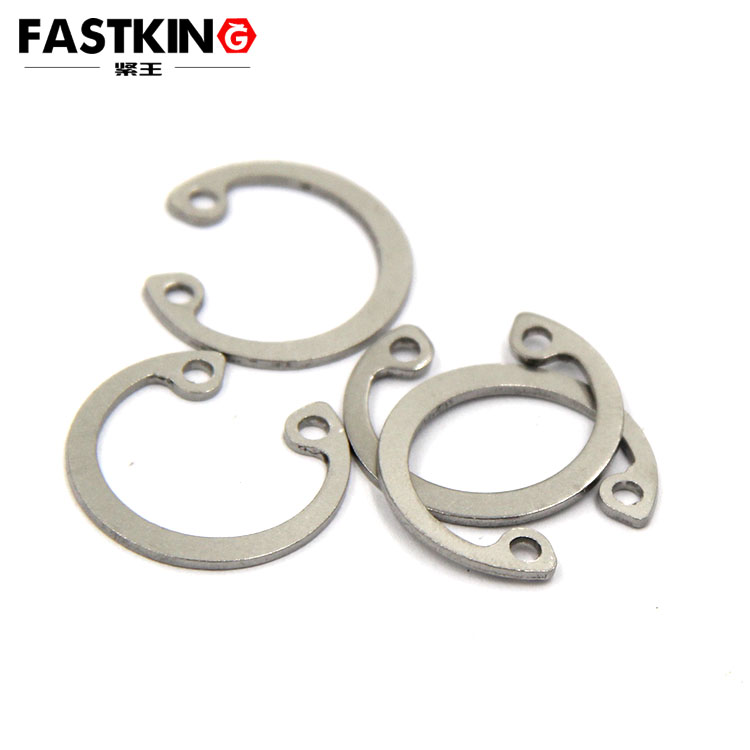

此外，针对不同材质的挡圈，安装时也需注意细节：不锈钢挡圈表面光滑，钳嘴需保持清洁无油污，防止打滑；弹簧钢挡圈在低温环境下弹性会略有下降，若在冬季或低温车间安装，可先将挡圈在常温环境下放置 10-15 分钟，待材质恢复正常弹性后再进行安装，避免因弹性不足导致安装困难。
孔用弹性挡圈的安装过程，是 “设计原理” 与 “实操细节” 的完美结合 —— 过盈配合设计确保了限位的可靠性，专用工具与规范操作则保障了安装的高效性。无论是轻型场景的精细安装，还是中型场景的稳定适配，只有掌握其安装核心逻辑与实操要点，才能让挡圈在孔内限位中真正发挥 “精准执行者” 的作用，为各类设备的稳定运行筑牢基础。
