六角头头部带孔螺栓

一、产品定义与结构特征

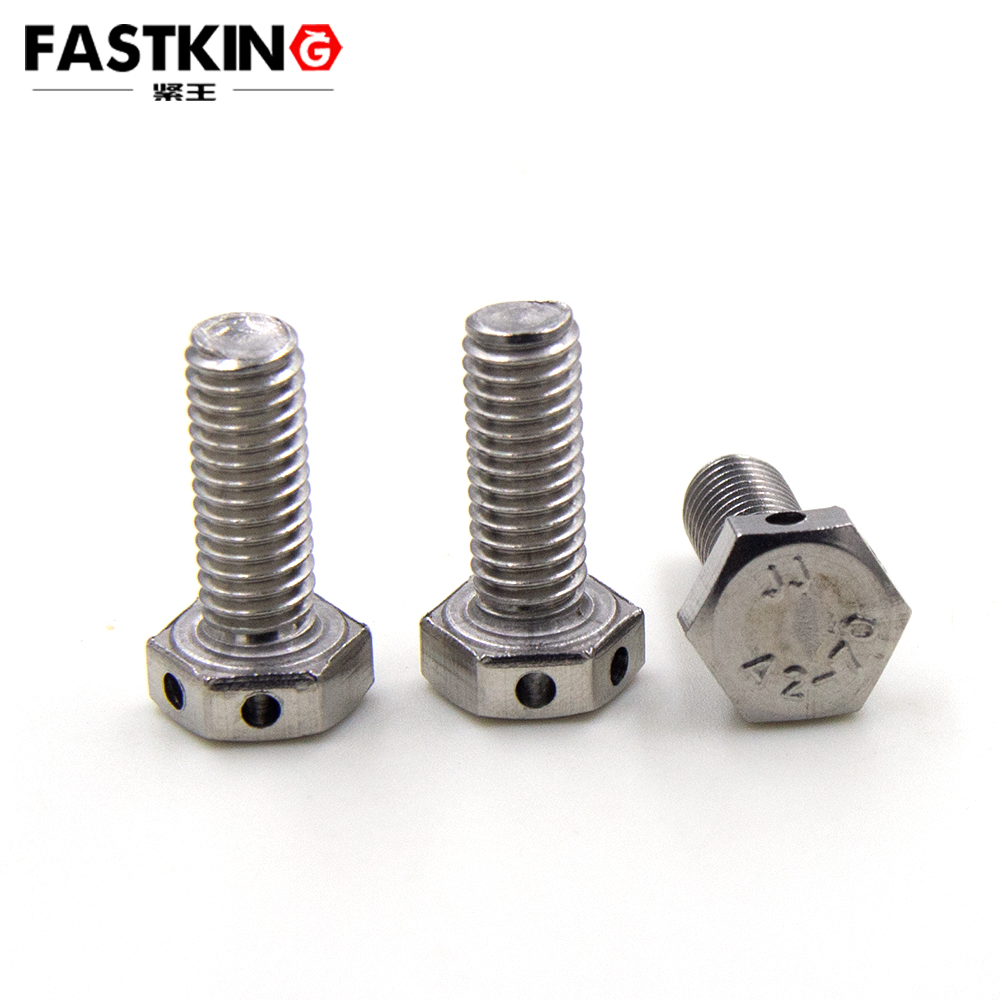

六角头头部带孔螺栓是一种具有六角形头部和轴向通孔的紧固件，其头部孔洞设计允许绳索、锁销等柔性连接件穿过，实现额外固定或悬挂功能。产品按精度等级分为A级和B级，其中A级精度更高，适用于对尺寸公差要求严格的场合；B级则用于一般工业应用。标准覆盖的螺纹公称直径范围为5mm至48mm，涵盖细杆、细牙等变型分类，形成完整的紧固件解决方案。

二、典型应用场景

该螺栓广泛应用于需要二次固定的工程领域，例如：

• ‌电力设施‌：用于高压输电塔的拉线固定，通过头部孔洞连接钢丝绳增强稳定性。
• ‌建筑工程‌：在钢结构连接中，配合开口销使用可防止螺栓松动，提升抗震性能。
• ‌机械装配‌：适用于吊装设备、传送带系统等需要悬挂或牵引的部件。

三、核心尺寸参数

标准详细规定了螺栓的几何尺寸，确保不同厂商产品的互换性。关键参数包括：

• ‌螺纹规格‌：M5至M48，每档直径对应特定的螺纹长度和螺距。

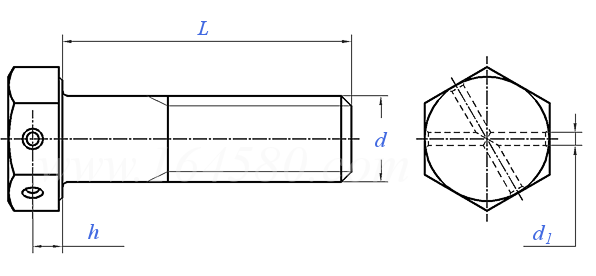

• ‌头部尺寸‌：六角头对边宽度（S）、高度（k）及孔径（d1），例如M10螺栓的头部对边宽度为17mm，孔径为3.2mm。
• ‌长度范围‌：根据直径不同，螺纹长度从16mm到300mm不等，满足多样化的装配需求。
  尺寸数据按优选规格和非优选规格分类，优化了供应链管理。

四、材料与机械性能

• ‌材料选择‌：主要采用碳钢或合金钢，兼顾强度与成本效益。
• ‌性能等级‌：标准删除了旧版中的9.8级，新增了更符合现代工程需求的强度等级，如8.8级和10.9级，抗拉强度分别达到800MPa和1000MPa。
• ‌表面处理‌：推荐镀锌、热浸镀或达克罗工艺，提升耐腐蚀性，适应户外或潮湿环境。

五、制造工艺与质量控制

• ‌工艺要点‌：包括冷镦成型、螺纹加工（滚压或切削）、头部钻孔及热处理（淬火+回火）。
• ‌检验规则‌：实施型式试验与抽样检查，测试项目涵盖尺寸公差、机械性能（如拉伸试验）和表面缺陷检测。
• ‌标记要求‌：每件产品需标注规格型号、性能等级和制造商代码，便于追溯。

六、标准更新与技术改进

相较于1988版，2020版标准进行了多项优化：

• ‌结构优化‌：将尺寸表分为优选与非优选规格，简化选型流程。
• ‌性能升级‌：引入更高强度等级，满足现代装备轻量化需求。
• ‌引用整合‌：明确引用GB/T 5782（螺栓通用技术条件）和GB/T 5278（销孔尺寸），形成协同标准体系。
