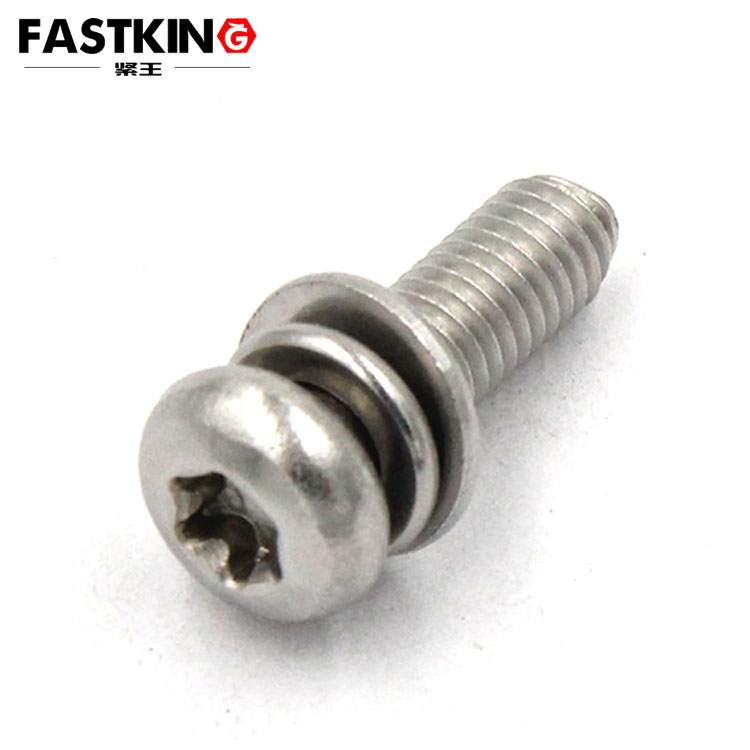

盘头内梅花三组合螺丝-GB2672
- 产品描述：内梅花组合螺丝，方便安装，节省人工。在盘头内梅花的螺丝基础上增加平弹垫，安装的时候无需要人工再另外套弹垫及平垫，很大程度节省人力安装成本。
一、三组合结构与尺寸标准的核心关联
盘头内梅花三组合螺丝的 “三组合” 特性，决定其尺寸标准需兼顾螺丝本体、平垫圈、弹垫圈三者的尺寸协同，避免因部件尺寸不匹配导致装配卡顿、防松失效：
- 结构构成：由盘头内梅花螺丝（核心承载部件）、平垫圈（分散压力，保护被连接件表面）、弹垫圈（提供弹性预紧，防止振动松动）组成，三者通过冲压或铆接工艺预组装为一体，出厂时已确保同轴度（误差≤0.1mm），避免安装时垫圈偏移；
- 标准依据：整体遵循 GB/T 9074.17《十字槽、内六角花形盘头螺钉、弹簧垫圈和平垫圈组合件》（内梅花槽可参照该标准中 “内六角花形” 规格延伸），其中螺丝本体尺寸需符合 GB/T 65（盘头螺钉）、内梅花槽符合 GB/T 2671.1（内六角花形槽），平垫圈符合 GB/T 97.1，弹垫圈符合 GB/T 93。
二、核心部件尺寸标准解析
1. 盘头内梅花螺丝本体尺寸
螺丝本体是三组合结构的核心，其尺寸参数直接决定承载能力与安装适配性：
- 螺纹规格：常见规格为 M2-M8（家用与工业小型设备主流），螺纹尺寸需符合 GB/T 196（普通螺纹基本尺寸）：
- 螺纹大径（公称直径）：如 M3 螺纹大径为 3mm（公差 + 0.084/-0），M5 为 5mm（公差 + 0.108/-0），确保与被连接件螺纹孔精准啮合，避免过松导致滑牙或过紧导致螺纹损伤；
- 螺纹长度（L）：指从螺丝头部下方到螺纹末端的长度，需根据被连接件厚度确定（通常螺纹长度 = 被连接件厚度 + 1-2 个牙距，如被连接件厚度 3mm，M3 螺丝选螺纹长度 5mm），标准中 M3 螺纹长度常见规格为 4mm、5mm、6mm，M5 为 6mm、8mm、10mm；
- 盘头尺寸：
- 头部直径（dk）：为螺纹大径的 1.5-1.8 倍，如 M3 盘头直径为 5.5mm（公差 + 0.2/-0.1），M5 为 9mm（公差 + 0.3/-0.1），确保平垫圈能完全覆盖头部下方，避免垫圈超出头部导致压力分散不均；
- 头部高度（k）：为螺纹大径的 0.5-0.6 倍，如 M3 头部高度为 1.8mm（公差 + 0.15/-0.1），M5 为 2.5mm（公差 + 0.2/-0.12），过高易导致安装空间不足，过低则影响内梅花槽深度（需足够容纳扳手齿牙）；
- 内梅花槽尺寸：
- 槽号匹配：与螺纹规格对应，M2-M3 对应 T5-T6 槽号，M4-M5 对应 T8-T10 槽号，M6-M8 对应 T15-T20 槽号，如 M3 螺丝配 T6 槽，槽口深度需≥1mm（确保扳手插入深度足够，传递扭矩时不打滑）；
-
槽底圆角：槽底需有 R0.1-R0.2mm 圆角，避免应力集中导致槽壁开裂（尤其是热处理后的高强度螺丝，如 8.8 级）。
2. 平垫圈尺寸标准
平垫圈的尺寸需与螺丝盘头、被连接件表面适配，核心参数为内径、外径与厚度：
- 内径（d1）：比螺纹大径大 0.1-0.3mm，如 M3 平垫圈内径为 3.2mm（公差 + 0.1/-0），M5 为 5.3mm（公差 + 0.15/-0），确保螺丝杆能轻松穿过，同时避免内径过大导致垫圈偏移；
- 外径（d2）：为内径的 2-2.2 倍，如 M3 平垫圈外径为 7mm（公差 + 0.3/-0.2），M5 为 10mm（公差 + 0.4/-0.2），确保足够的接触面积（M3 平垫圈接触面积约 30mm²），分散螺丝拧紧时对被连接件（如塑料、薄金属板）的压力，避免基材凹陷；
- 厚度（h）：通常为 0.3-0.8mm，M3 平垫圈厚度 0.5mm（公差 + 0.1/-0.05），M5 为 0.8mm（公差 + 0.15/-0.08），过厚会增加整体安装高度，过薄则易被压平失去压力分散作用。
3. 弹垫圈尺寸标准
弹垫圈的尺寸需与螺丝杆径、平垫圈适配，核心参数为内径、外径与自由高度：
- 内径（d1）：与平垫圈内径一致，如 M3 弹垫圈内径 3.2mm，M5 为 5.3mm，确保与螺丝杆紧密贴合，避免间隙过大导致弹垫圈在振动时偏移；
- 外径（d2）：略小于平垫圈外径（差值 0.5-1mm），如 M3 弹垫圈外径 6.5mm（平垫圈 7mm），M5 为 9.5mm（平垫圈 10mm），避免弹垫圈超出平垫圈范围，与被连接件其他部件干涉；
- 自由高度（H）：为厚度的 2-2.5 倍，如 M3 弹垫圈自由高度 1mm（厚度 0.5mm），M5 为 2mm（厚度 0.8mm），自由高度不足会导致弹性不足，无法提供持续预紧力；过高则拧紧时需更大扭矩，易导致螺丝头部变形。
三、尺寸标准对使用的关键影响与选型建议
1. 尺寸标准的核心影响
- 装配适配性：若螺丝螺纹长度过短，会导致螺纹未完全啮合被连接件，降低承载能力；若平垫圈内径过小，会出现螺丝杆无法穿过的装配卡顿，需重新筛选规格，延误生产效率；
- 防松可靠性：弹垫圈自由高度不符合标准（如过低），会导致拧紧后弹垫圈无法产生足够弹性形变，在振动场景（如洗衣机电机）中 1-3 个月即出现松动，需依赖额外胶水锁止；
- 基材保护：盘头直径过小或平垫圈外径不足，会导致压力集中在被连接件局部（如手机塑料外壳），拧紧时易出现外壳开裂，需更换更大头部规格的组合螺丝。
2. 选型与尺寸验证建议
- 选型依据：根据被连接件厚度（确定螺纹长度）、螺纹孔规格（确定螺纹大径）、安装空间高度（确定头部高度 + 垫圈总厚度，如安装空间≤5mm，M3 组合螺丝总高度需≤4.3mm（头部 1.8mm + 平垫 0.5mm + 弹垫 1mm））；
- 尺寸验证：收到货后需抽样检测关键尺寸 —— 用卡尺测量螺纹大径（如 M3 需在 3mm±0.084 范围内）、平垫圈外径（M3 需在 6.8-7.3mm）、弹垫圈自由高度（M3 需在 0.9-1.1mm），避免采购到非标准件导致装配问题；
- 场景适配：家电外壳（如电饭煲）选 M3-M4 规格（轻载荷），汽车内饰部件（如仪表盘）选 M5-M6 规格（中载荷），且优先选 8.8 级高强度螺丝（螺纹公差更精准，部件尺寸一致性更高）。
盘头内梅花三组合螺丝的尺寸标准，是确保 “装配顺畅、紧固可靠、长期耐用” 的基础。无论是生产采购还是现场安装，只有严格遵循国标规范，精准匹配被连接件需求，才能充分发挥其 “一体化装配” 的优势，避免因尺寸偏差导致的设备故障或安全隐患。
